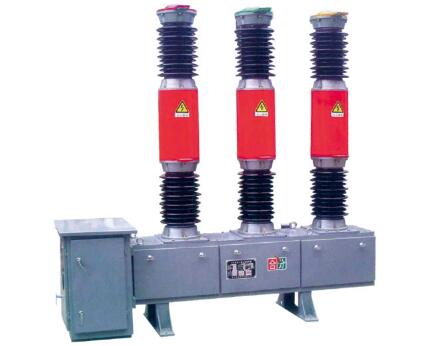

户外高压真空断路器结构有哪些部分组成呢?

户外高压真空断路器作为一种重要设备，在许多行业都有不错的运用，那么其结构部分都有哪些组成呢?

1.导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。
2.密绝缘系统由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了保证气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。
3.屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。基座、绝缘支撑件、绝缘子等。

因此户外高压真空断路器结构主要由这些部分组成，故而选购时要多加注意。
